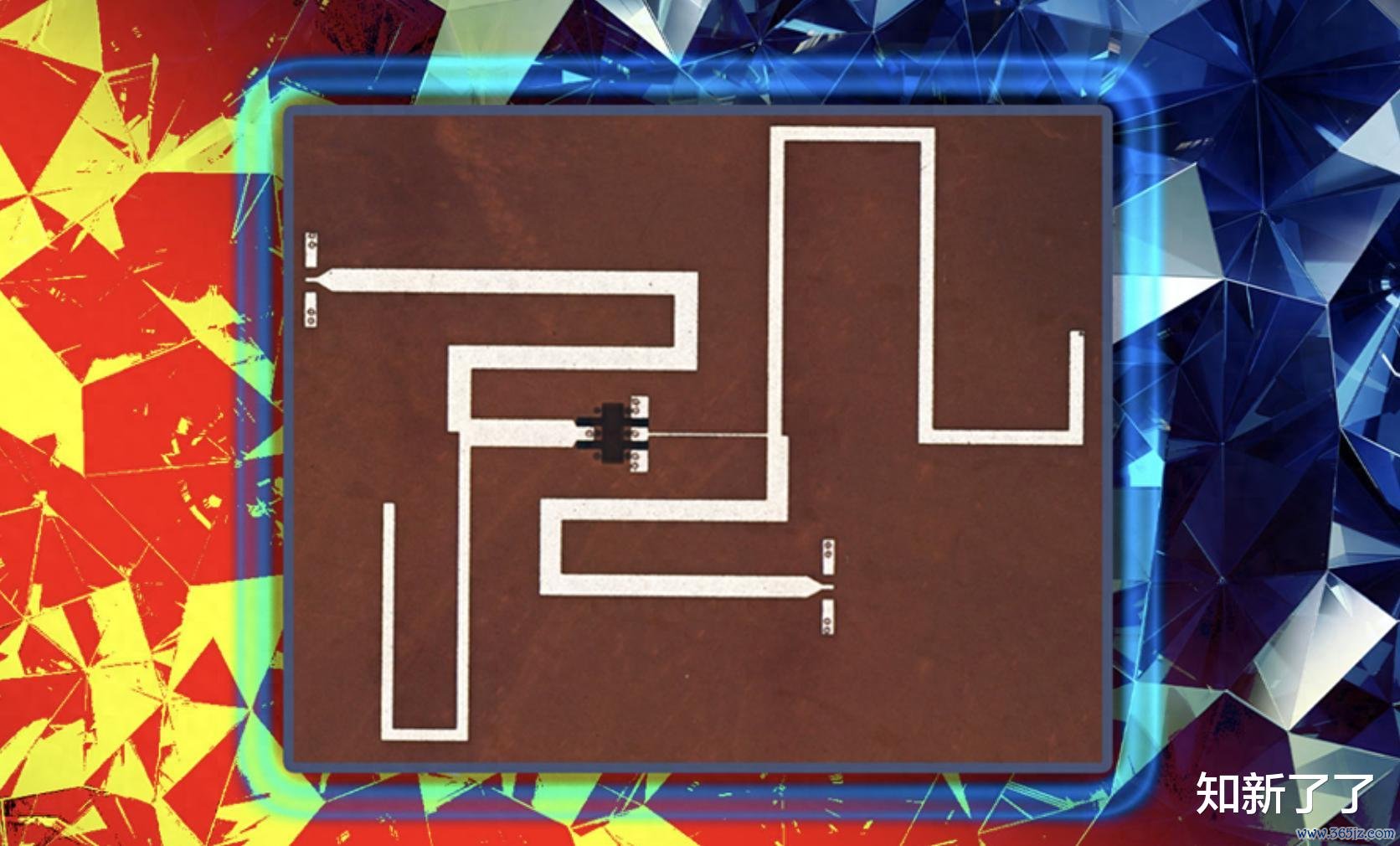

该放大器性能优于同类无线器件。

麻省理工学院等机构的商榷东谈主员开发出一种芯片制造手艺，有望使异日的无线系统变得更快、更强、更节能。

该团队将氮化镓晶体管镶嵌一层超薄金刚石中，让金刚石充任芯片里面的散热层。

这种措施有助于平衡统统这个词器件的温度，使晶体管大致在接近峰值性能的情状下责任，同期不裁汰可靠性。

远景浩大的替代决策

氮化镓（GaN）被视为在6G和卫星通讯等高条目无线应用中替代硅材料的一个很有远景的决策。

硅是大普遍盘算机芯片的基础，但在可处理的功率上存在根人道斥逐。GaN能承受更高的速率和能量水平，但发烧仍是一大胁制。

跟着越来越多的GaN晶体管被高密度集成到硅芯片上越来越小的区域内，局部热门可能裁汰可靠性并影响性能。这种基于金刚石的新措施恰是为了责罚这一瓶颈。

“在无线开采中，莫得哪一种单一材料能面面俱圆，因此这些三维异质集成系统将成为常态，”该进展筹论说文的第一作家普拉迪奥特·亚达夫说。

“剩下的重要挑战一直是可靠性和热照拂，2026世界杯预选赛下单中国体彩官网咫尺咱们可能一经买通了让这些系统大限制、高产量开动所需的终末一步。”

面向更快无线系统的多材料芯片假想

这项责任开发在异质集成系统的基础上，这类系统将多种材料堆叠在一个封装内，以施展各自的上风。

此前，麻省理工学院的商榷东谈主员曾将GaN堆叠在硅和玻璃上，以制造更高性能的芯片。然则，这种芯片中的每种材料可能责任在不同的温度下，百家乐2026世界杯中国官方下载进而影响可靠性。

这次商榷东谈主员使用了实验室培育的珠宝级金刚石。金刚石在统统已知材料中具有最高的导热率，而单晶金刚石晶圆滋长手艺的开头使其在芯片中的应用愈加可行。

早期的责任尝试在GaN晶体管顶部滋长超薄金刚石层，但该工艺难以限制化，况兼可能引入不期许的电容，从而降速电路开动速率。

相背，这个由麻省理工学院牵头的团队将轻细的GaN晶体管（称为“dielet”）镶嵌到超薄单晶金刚石中介层中。

将晶体管镶嵌金刚石

“通过将这些GaN晶体管放入金刚石中介层，咱们施行上大致栽植器件的性能，而非使其下落。咱们不错两全其好意思。”亚达夫说。

该工艺开头使用飞秒激光从晶圆上切割下GaN dielet，并在金刚石衬底上钻出精准的空腔。在放入dielet之前，每个空腔底部会先甩掉一层20微米厚的芯片贴装膜。

为GaN芯片缔造新标杆

随后，团队在GaN和金刚石上方堆叠介电层和金属层，构建出责任电路。愚弄这种措施，他们制造了一款用于无线通讯的功率放大器。

该放大器杀青了比商榷东谈主员在文件中查找到的任何同类器件——包括他们此前责任中假想的一款——皆更高的输出功率、斥逐和增益。

这些斥逐标明，该手艺可因循高功率雷达、空间通讯和工业无东谈主机等高条目应用。

它还可用于数据中心电源探究系统中的热照拂，从而提高能效。
